接近开关有NPN和PNP两种，适用于不同的PLC输入口

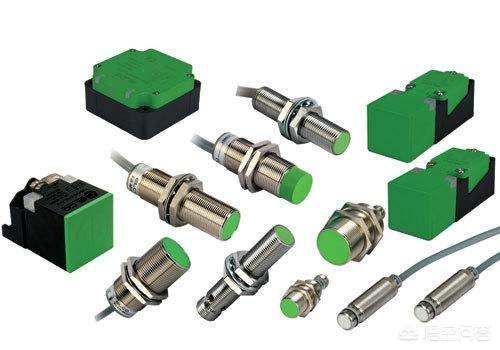

接近开关虽然有各种各样的形状和感应距离规格，但主要分为NPN型和PNP型两种。NPN和PNP型的接近开关的感应和工作原理是一样的，只是控制输出信号的电路有差异。NPN型接近开关使用了NPN三极管做为输出，PNP型接近开关使用了PNP三极管做为输出。

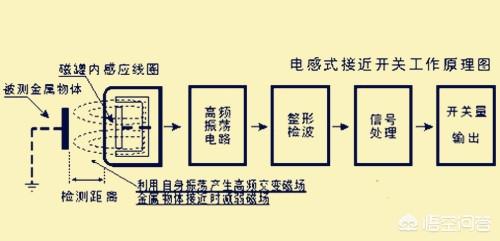

接近开关工作原理
电感式接近开关，利用LC产生高频振荡，当被检测物（磁性金属）靠近时，金属内部产生涡流，导至高频振荡停止。接近开关内部的整形检波和信号处理电路会处理这种振荡和停止振荡的状态，驱动输出端的三极管提供开关量信号输出。
NPN型接近开关应用

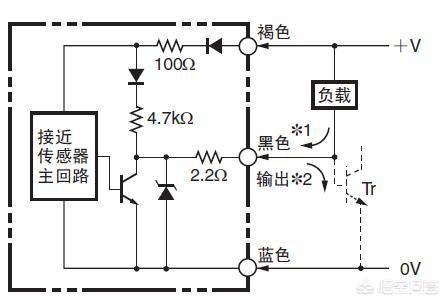

针对NPN型的接近开关，负载需要接在褐色线（VCC）和黑色线（输出）之间，当接近开关感应到金属时，输出端的NPN三极管导通，负载工作。

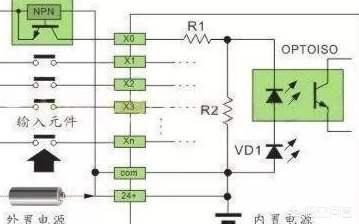

因为NPN型接近开关的公共端为阳极，连接PLC时，需要与共阳极（公共端为V+）的输入口连接。
PNP型接近开关应用

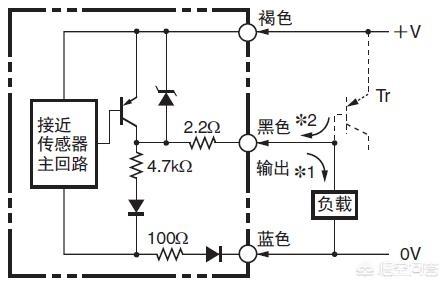

针对NPN型的接近开关，负载需要接在蓝色线（GND）和黑色线（输出）之间，当接近开关感应到金属时，输出端的PNP三极管导通，负载工作。

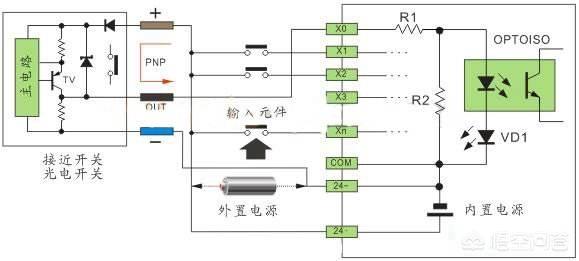

因为PNP型接近开关的公共端为阴极，连接PLC时，需要与共阴极（公共端为V-）的输入口连接
