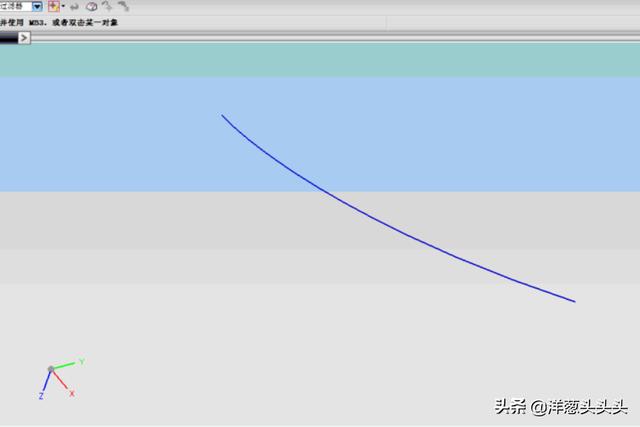

1、打开工具→表达式,输入参数。确定后打开规律曲线,在出现的规律函数对话框中点击根据方程,依次确定X、Y、Z的参数表达式,什么都别改,一直点确定。到最后确定基点和坐标系的方位也确定就好。得到的渐开线如下图。

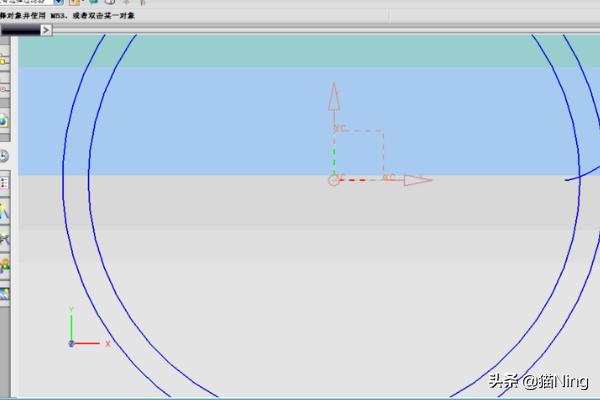

2、打开基本曲线,点击圆,依次画出齿顶圆、基圆、。(圆心为原点,输入直径时可分别直接输入da、d 因为在表达式里以有他们的方程)。

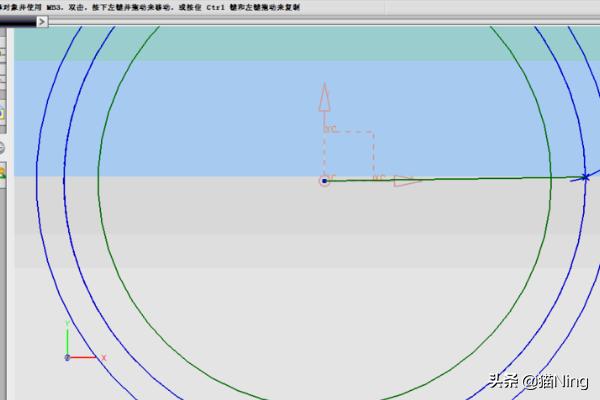

3、进入草图环境,以xy面为基准面。建立草图。以远点为圆心画齿根圆,接着以渐开线与基圆的交点和基圆圆心两个点画一条直线。如图：

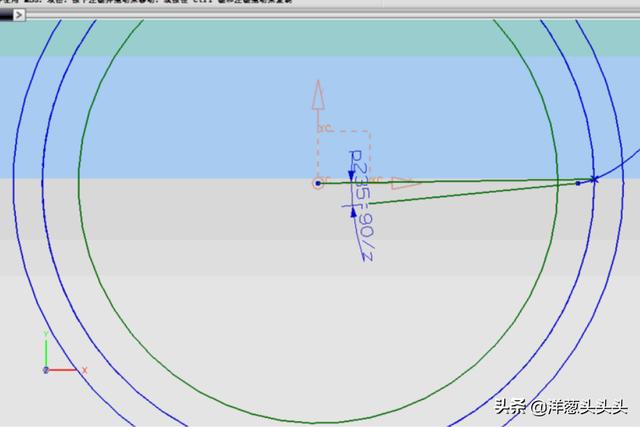

4、画一条直线,以渐开线的端点为起点,并约束两条直线间的度数为90/Z，如图：
匿名回答于2020-08-13 04:59:41
画法步骤

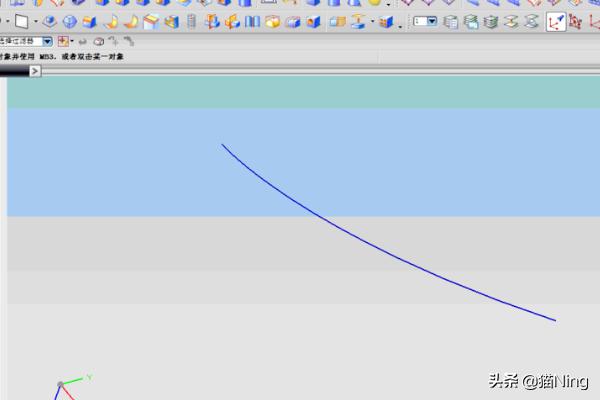

1、打开工具→表达式,输入参数。确定后打开规律曲线,在出现的规律函数对话框中点击根据方程,依次确定X、Y、Z的参数表达式,什么都别改,一直点确定。到最后确定基点和坐标系的方位也确定就好。得到的渐开线如下图。(如果看不到可以按end键)
渐开线

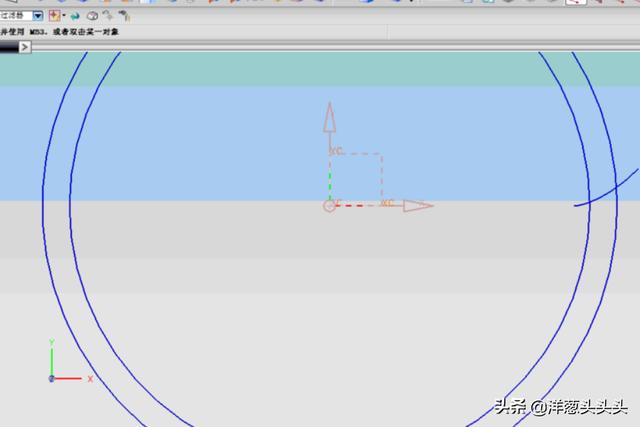

2、打开基本曲线,点击圆,依次画出齿顶圆、基圆、。(圆心为原点,输入直径时可分别直接输入da、d 因为在表达式里以有他们的方程)。
基圆与齿顶圆个圆如图
3、进入草图环境,以xy面为基准面。建立草图。以远点为圆心画齿根圆,接着以渐开线与基圆的交点和基圆圆心两个点画一条直线。如图

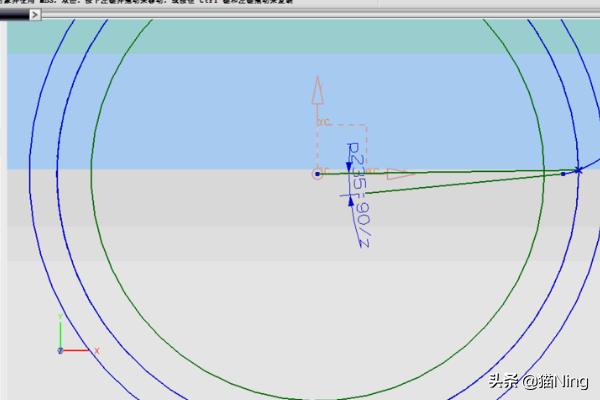

4、画一条直线,以渐开线的端点为起点,并约束两条直线间的度数为90/Z如图
自己摸索出画斜齿轮的方法,与大家分享一下。(齿数<41 大于41的更好画的)
