旁路电容可将混有高频电流和低频电流的交流电中的高频成分旁路滤掉的电容，称做"旁路电容"。 对于同一个电路来说，旁路(bypass)电容是把输入信号中的高频噪声作为滤除对象，把前级携带的高频杂波滤除，而去耦(decoupling，也称退耦)电容是把输出信号的干扰作为滤除对象。
匿名回答于2019-06-05 18:28:45

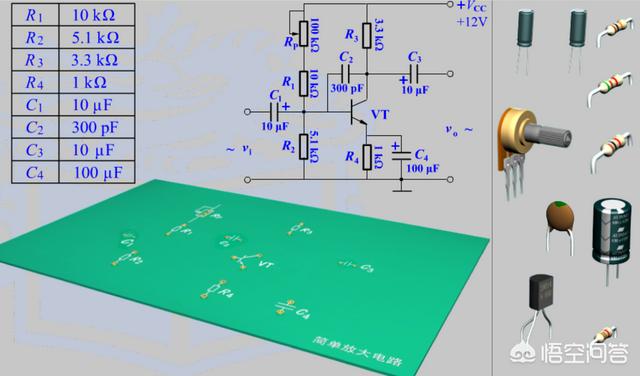

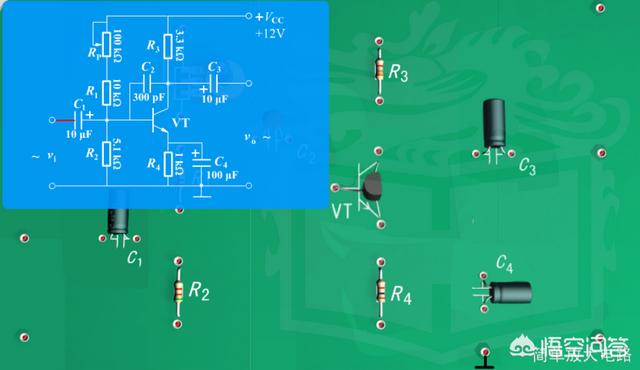

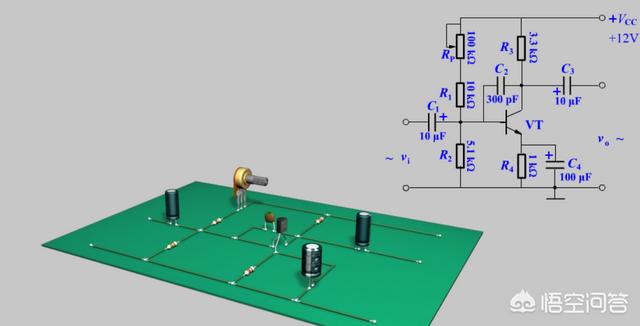

在发射极电阻并联一个容量比较大的旁路电容C4后，对所有高频信号来说其容抗要比发射极电阻R4的阻值小，这样发射极输出的交流信号全部通过电解电容C4到地，发射极电阻R4上没有交流信号流过，因此模拟电路中发射极旁边的旁路电容C作用是起着发射极交流信号旁路的作用。
从反馈的角度来说发射极电阻R4是负反馈电阻，这个电阻对交流信号和直流信号都有负反馈作用，对直流信号而言这个电阻可以稳定放大三极管VT的工作状态，对交流来说这个电阻可以改善放大器特性，例如可以减小放大器的非线性失真等。我们可以分析一下，没有接入C4时三极管VT发射极流出的直流信号和交流信号都要流过发射极电阻R4到地。R4对直流和交流都存在负反馈作用，加入旁路电容C4之后，R4只存在直流负反馈作用，交流信号不流过电阻R4，所以R4对交流信号不存在负反馈作用。电路中旁路电容C4为100微法，它对音频信号都呈现很小的容抗，因此可以让所有的音频信号通过。
因此有交流信号通过时，旁路电容的作用是把发射极电阻R4“短接掉”，交流信号只走旁路电容C4到地，对直流信号而言，旁路电容C4时流不过去的只能走发射极电阻R4，这样的话既不影响放大电路的静态工作点同时又改善了交流放大特性尽量提高了交流的放大能力
以上是我对模电中发射极旁边的旁路电容作用的看法，希望有不同意见可以留言讨论，欢迎关注、转载！
匿名回答于2019-06-07 23:39:35

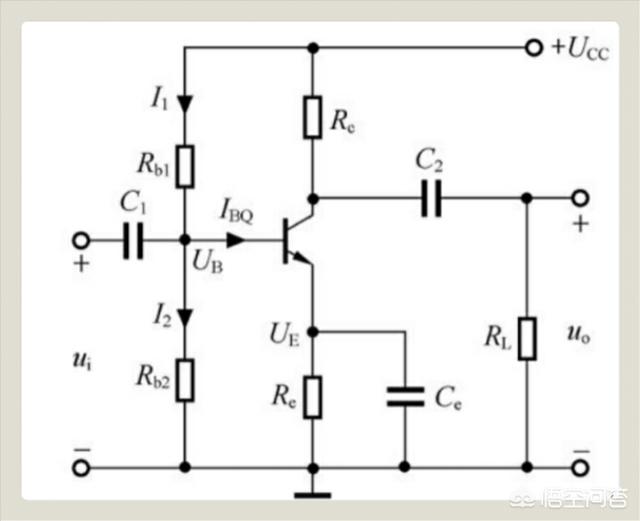

上图是一个三极管共发射极放大电路。为了稳定三极管的静态工作点，在三极管的发射极加了一个电阻Re，这样当电源电压波动或环境温度发生变化导致三极管的静态集电极电流Ic跟着变化时，通过Re的负反馈作用，可以抑制这种变化。譬如环境温度升高导致三极管的集电极静态电流Ic增大，则三极管的发射极电流Ie也会增大，这样Re两端的电压Ue就会增大，使发射结电压Ube减小，从而抑制Ic的增大。
Re虽然可以稳定三极管放大电路的静态工作点，但其对交流信号亦有负反馈作用，这样会降低放大器的交流增益。为了消除Re对交流信号的影响，一般都在Re两端并联一个电容Ce（通常称其为旁路电容），这样交流信号可以通过该电容入地，从而消除了Re的交流负反馈。电容Ce的容量一般根据电路的最低工作频率及Re的大小来选取，在低频电路中Ce通常选用几μＦ~数十μＦ的电解电容。

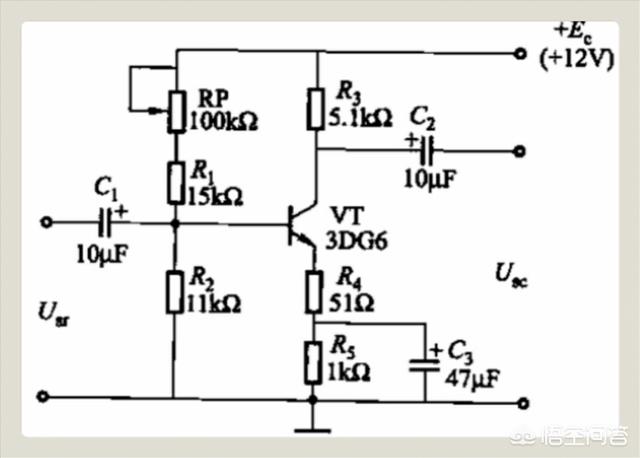

有些电路中，为了改善放大器的交流性能，会将电阻Re分为两部分，即由两个电阻串联组成，譬如上图电路中的Re由R4和R5组成，R5取值为1KΩ，主要用于稳定放大器的静态工作点，故在R5两端并联一个旁路电容C3。为了提高放大器的输入电阻，这里又在3DG6的发射极串联了一个R4作为串联负反馈电阻（串联负反馈可以提高放大器的输入电阻），由于要求R4具有交流负反馈，故其两端不能并联旁路电容。
匿名回答于2019-06-07 19:41:48
