在cad命令中，有许多命令的操作有助于我们提高绘图效率，简化绘图步骤。例如阵列命令按钮，旋转命令按钮。下面我们就为大家介绍阵列和转转命令。
工具/材料
CAD2010

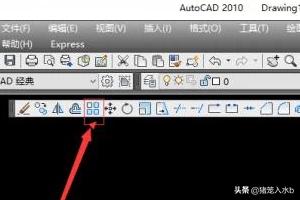

1、找到修改工具栏，然后鼠标左键点击修改命令按钮。

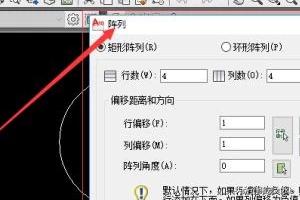

2、鼠标单击阵列按钮（或者使用其他两种打开方式），系统将会自动弹出“阵列“对话框。

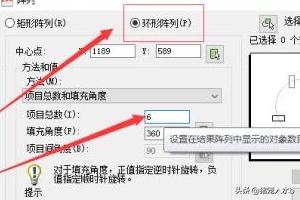

3、在对话框第一排中选择所采取的阵列方式（矩形还是环形），并且设置相应的阵列数。

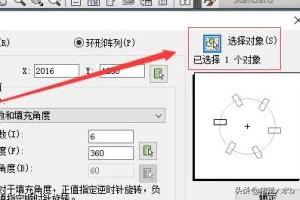

4、鼠标单击对话框右上方”选择对象“旁边的选择对象按钮，选择所需要进行阵列操作的实体对象。

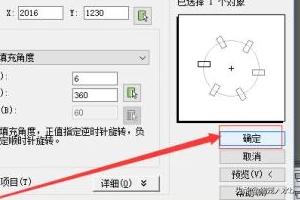

5、单击对话框中的确定，按钮完成操作。
匿名回答于2020-07-13 09:21:17

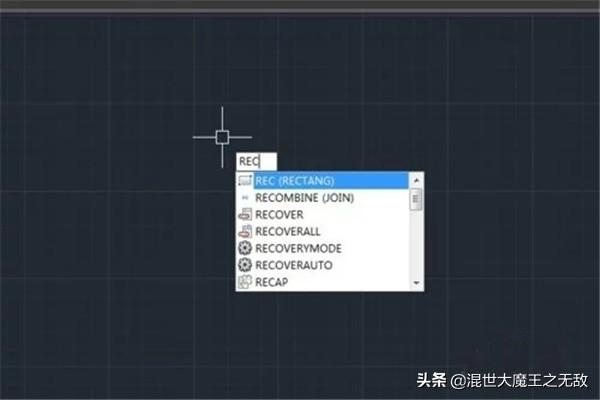

在CAD绘图窗口输入"rec"矩形命令，在绘图窗口画一个矩形，如图所示；

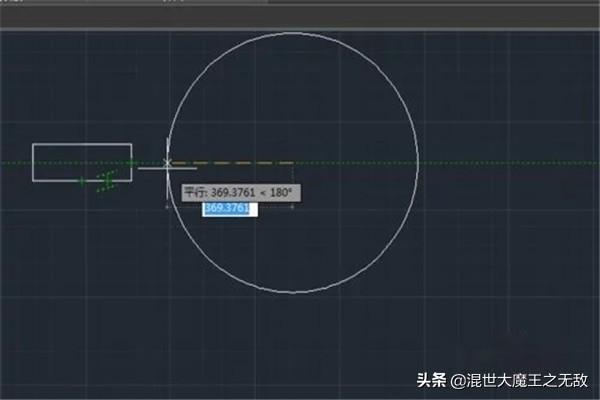

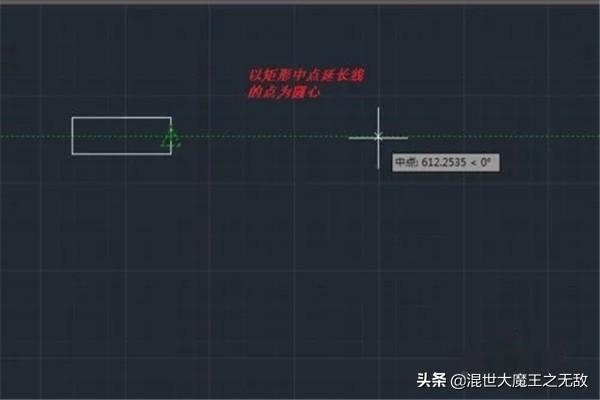

然后我们输入"C"命令，在矩形右侧边中点的延长线上画一个圆，这个圆是起辅助作用的，如图所示；
下面我们在绘图窗口输入AR阵列命令，如图所示；

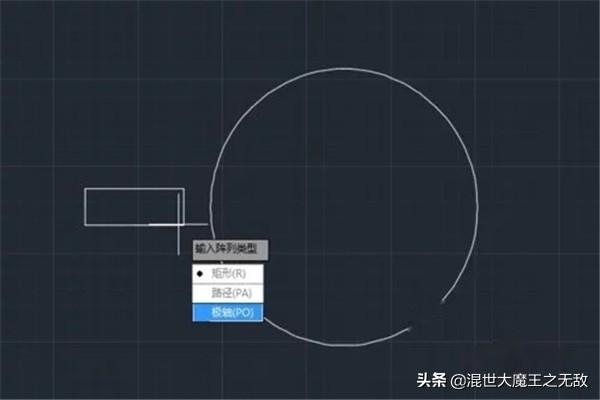

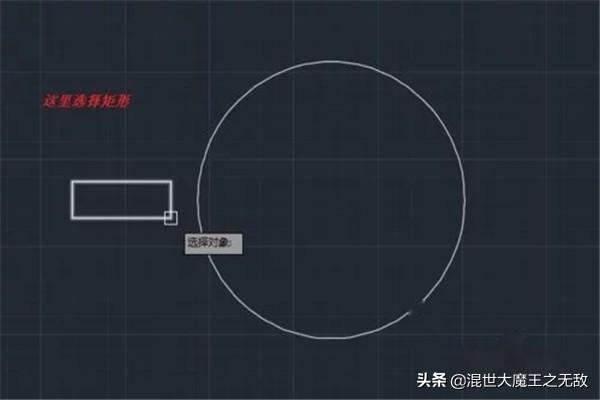

输入好了之后，我们选择矩形对象，然后按空格键，我们选择"PO"极轴，如图所示；

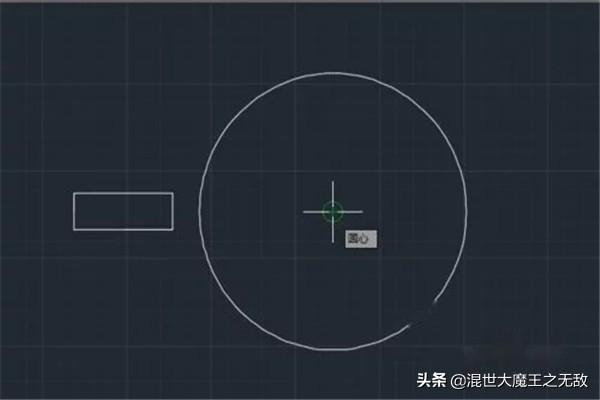

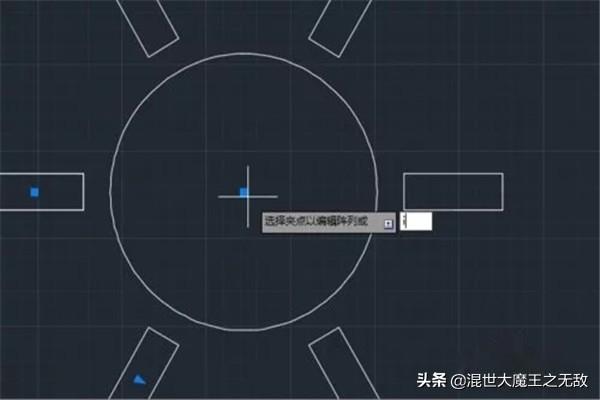

然后我们选择圆的圆心为参照点，如图所示；

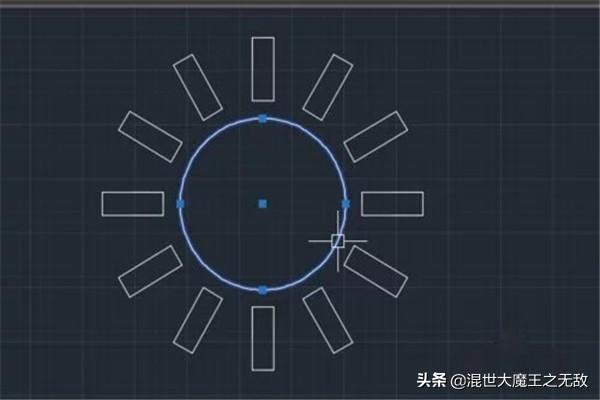

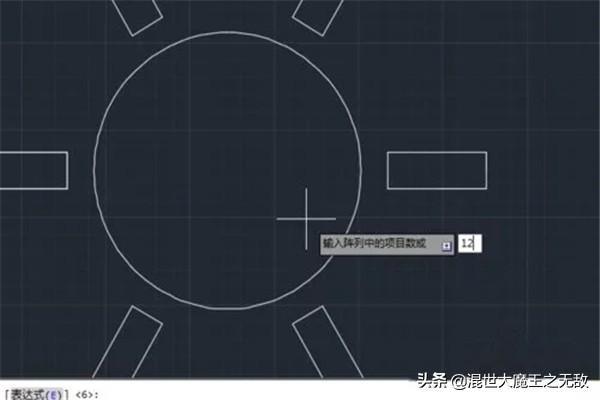

默认阵列的条目数是六个，这里我们改为十二个，即先输入"I"把它改为十二个，如图所示；

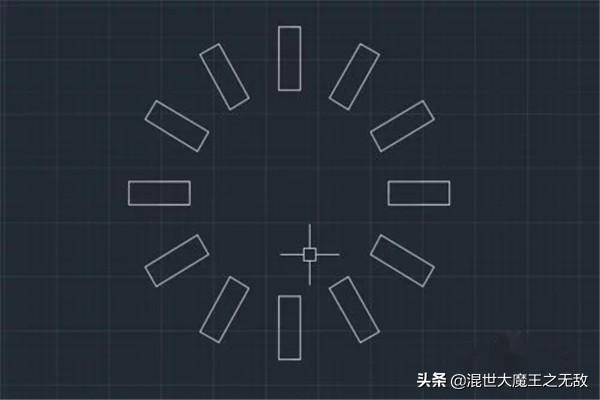

最后，我们把辅助的圆给删掉，就得到阵列后的图形，如图所示；
匿名回答于2020-08-15 20:19:37
