接法：

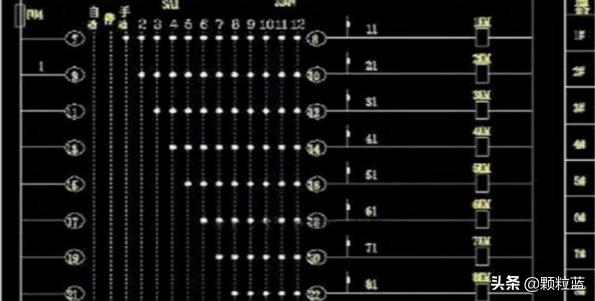

1、电容手动投切，打到不同挡位，投切电容。上面一排表示"档位"，圆圈和里面的阿拉伯数字表示接线端子，如打到"5"档，有5个"实心点"投切5组电容。

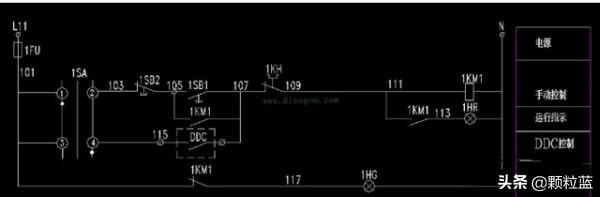

2、盘面控制和远程控制之间转换如下图，这里原理图看“实心点”的位置！有两种控制方式，一种是盘面手动控制，即箱体上的按钮控制，一种是远程DDC控制。
扩展知识：
万能转换开关，highly versatile change-over switch，主要适用于交流50Hz、额定工作电压380V及以下、直流压220V及以下,额定电流至160A的电气线路中,.万能转换主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

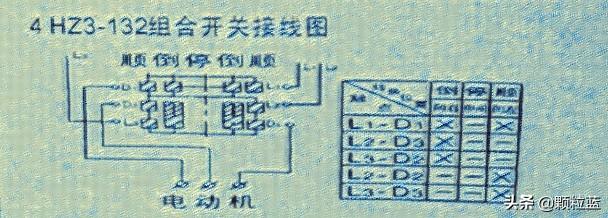

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。
万能转换开关 是由多组相同结构的触点组件叠装而成的多回路控制电器。它由操作机构、定位装置、触点、接触系统、转轴、手柄等部件组成。
匿名回答于2023-09-11 01:38:22
