公牛双控双灯开关怎么接线？

双控双灯就是一组双控开关控制两个灯，首先用零线把这两个灯串联起来，然后下三根线，一根火线两根控制线到两个双控开关，公牛双控开关有三个接线柱，中间的接线柱连接火线，两根控制线交叉连接双控开关的两端接线柱出控制线串联两个照明灯具

匿名回答于2023-09-14 08:07:33

公牛双开双控2只灯当零线进入灯火线开关，两个L共同点连在一起开始接火线，两个L1各连一个灯成为控制线。

零线进灯，火线接第一个开关2个L点，然后第二个开关2个L各连一个灯，剩下的接点同名同位置连在一起就可以了

匿名回答于2023-09-08 21:20:59

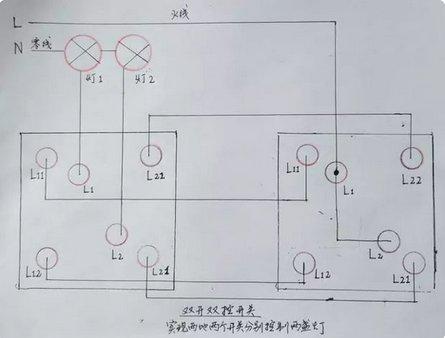

文字说明如下：

1、将火线接到开关1的L1孔，同时从L1孔连线至L2孔；

2、将开关1的L11孔与开关2的L11孔连接；

3、将开关1的L12孔与开关2的L12孔连接；

4、将开关1的L21孔与开关2的L21孔连接；

5、将开关1的L22孔与开关2的L22孔连接；

6、将开关2的L1孔与灯1火线端连接；

7、将开关2的L2孔与灯2火线端连接；

8、将零线与灯1、灯2零线端连接。

匿名回答于2023-08-27 10:46:18
