用三端稳压IC7805组成的稳压电源具有过压保护、过流保护、过热保护功能，性能非常稳定，输出电流≥1A。仅需极少量的外围元件，电路简洁易制。
匿名回答于2023-10-12 13:25:44
将12V转换为5V，在输出电流要求不高的情况下可以有很多种方案实现，比如使用三端稳压器7805、使用LDO低压差线性稳压器AMS1117-5等。但是12V和5V之间有7V的电压差，压差较高。而以上方案的转化效率非常低，发热严重。如果电路板空间足够的情况下，建议使用DC/DC类降压器件。这里主要介绍XL1530降压IC。

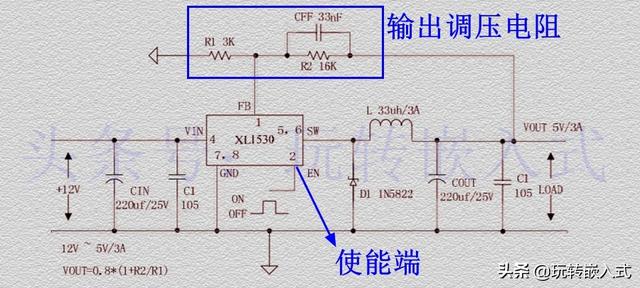

所设计的电路原理图如下图所示。
该IC的输入电压范围为：DC(3.6-18)V，输出最大功率为12W，输出最大电流为3A，开关频率为380kHz，转换效率高达93%，内部的基准电压为0.8V，输出电压可调，只需要通过两个外接电阻即可实现。计算公式为：Vout=0.8×(1+R2/R1)。输出5V的话，只需要R2/R1的值为5.25即可，可以选择R2为16K，R1为3K，则输出电压为5.07V。

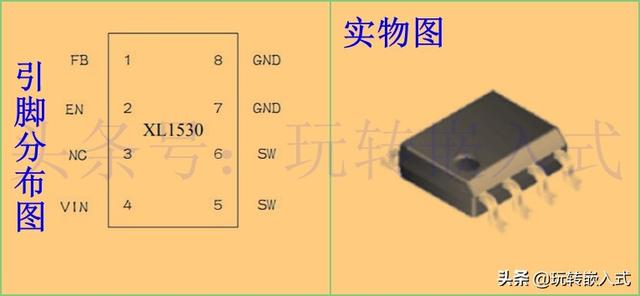

该IC的封装为SO8，具有8个引脚，并且具有工作使能端EN，该引脚为高电平时芯片工作，该引脚为低电平时芯片不工作，可以方便的控制工作与否。
在电源芯片选型时，如果输入和输出的压差比较高，则需要尽量考虑DC/DC类的降压IC，因为LDO类和三端稳压器的转化效率低、发热量大，如果输出电流较大则需要加装散热片。
以上就是这个问题的回答，感谢留言、评论、转发。更多电子设计、硬件设计、单片机等内容请关注本头条号：玩转嵌入式。感谢大家。
匿名回答于2023-09-16 04:27:54
这属于DCDC低压直流降压转换，并不难，这方面的芯片及模块很多！可以实现的方法各种各样。下面列举几种方法供大家参考。
使用7805进行降压

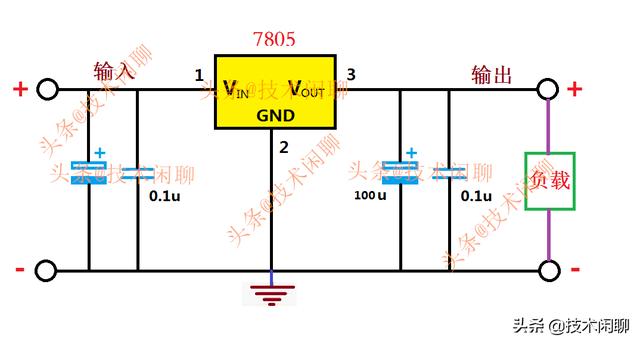

7805属于常用的线性三端稳压器，输入电压范围不大于35V，输入输出压差2V，最大输出电流1.5A，下图为原理图，其原理简单，使用方便，深受很多用户的喜爱。但是其不足之处就是效率低，特别是压差越大时其效率越低。比如这里12V转5V的效率为5V/12V≈41.7%。

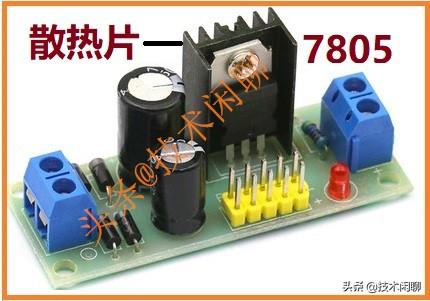

使用7805降压时，还需特别注意：负载电流不应太大，小于600mA最佳，还需增加散热片。比如负载电流为600mA时，7805的功耗P=（12-5）*0.6=4.2（W）。因为电流太大时，自身功耗较大能量损失严重，而且散热问题不好处理，比如负载电流高达1A时，7805的自身功耗达7W，一般的散热器根本扛不住！若负载电流确实比较大，也可以通过分级降压的方式进行散热，比如12V先经过7809降压为9V，然后在通过7805降压为5V，这样即使负载电流1A，那么7809的功耗为3*1=3W，7805的功耗为4*1=4W，分别给7809和7805都增加散热片即可。
使用LM2596-5芯片进行降压得到5V

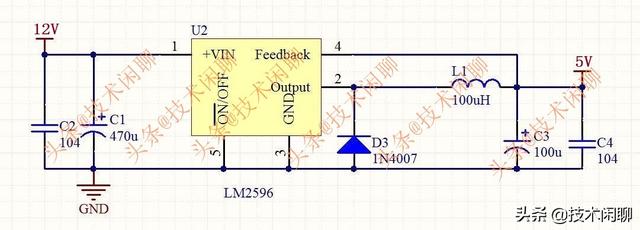

LM2596属于常用的开关电源芯片，其最高输入电压为40V，最高输出电压为37V，LM2596有4个版本，3个固定输出版本3.3V、5V、12V，以及一个ADJ可调版本（头条@技术闲聊原创），最大输出电流3A，转换效率可达80%~90%左右，下图为具体电路图。

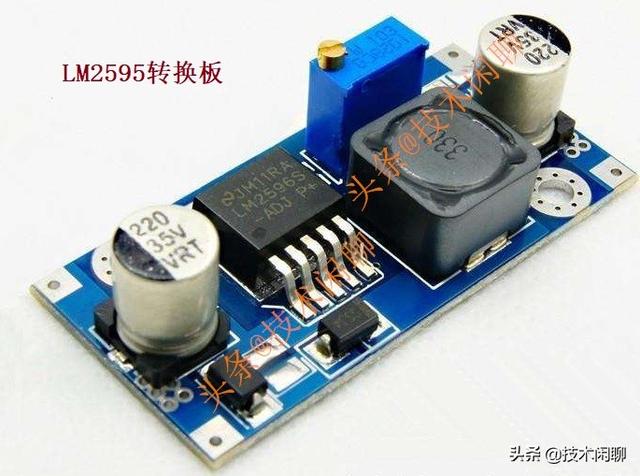

某宝上有现成的转换板，可以直接购买使用，实物如下图所示。
使用DCDC模块1205模块实现12V转5V输出

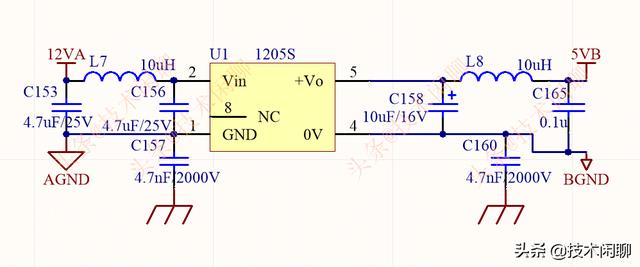

使用1205模块进行电压转换原理也简单，还有一个优点就是输入与输出隔离，该芯片输出功率2W，最大输出电流400mA。
总结：可以实现的方法除了以上几种之外还有很多，提供3种方法供大家参考，若大家有更好的方案可以评论区分享，大家一起学习，一起进步！
以上是本人的回答，答题不易，如果觉得还可以别忘了点个赞哦！若还有什么不明白的地方请评论区下方留言，若想了解更多相关知识，请关注本头条号，会持续更新内容，谢谢支持！
