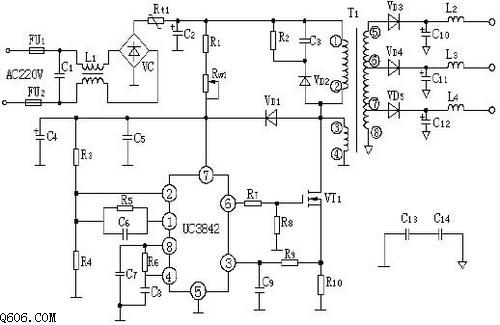

是由UC3842 构成的开关电源电路，220V 市电由C1、L1 滤除电磁干扰，负温度系数的热敏电阻Rt1 限流，再经VC 整流、C2 滤波，电阻R1、电位器RP1 降压后加到UC3842 的供电端（⑦脚），为UC3842 提供启动电压，电路启动后变压器的付绕组③④的整流滤波电压一方面为UC3842 提供正常工作电压，另一方面经R3、R4 分压加到误差放大器的反相输入端②脚，为UC3842 提供负反馈电压，其规律是此脚电压越高驱动脉冲的占空比越小，以此稳定输出电压。④脚和⑧脚外接的R6、C8 决定了振荡频率，其振荡频率的最大值可达500KHz。R5、C6用于改善增益和频率特性。⑥脚输出的方波信号经R7、R8 分压后驱动MOSFEF 功率管，变压器原边绕组①②的能量传递到付边各绕组，经整流滤波后输出各数值不同的直流电压供负载使用。电阻R10 用于电流检测，经R9、C9 滤滤后送入UC3842 的③脚形成电流反馈环. 所以由UC3842 构成的电源是双闭环控制系统，电压稳定度非常高，当UC3842 的③脚电压高于1V 时振荡器停振，保护功率管不至于过流而损坏。
匿名回答于2024-05-17 09:26:37
频率范围决定了芯片的开关速度，而输出功率和输入电压范围则决定了其应用场景。开关管参数包括导通电阻、阻尼系数、均衡电流等，关系到开关管的工作稳定性和效率。开关管参数的选择需要综合考虑转换器的设计要求、损耗和效率等因素，以实现最佳的转换效果。
匿名回答于2024-05-11 03:21:54
