光纤收发器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器（Fiber Converter）。
TX是发送，RX是接收。光纤中是成对出现的，收发是1对。收发必须同时，只收不发，只发不收都是有问题的。 如果连接成功，光纤收发器的所有电源灯信号灯都必须是亮的才通。
如何区分单纤收发器与双纤收发器？
当光纤收发器内嵌光模块时，光纤收发器按照所连接的光纤跳线的纤芯的数量的不同分为单纤收发器与双纤收发器。其中单纤收发器连接的光纤跳线的线性为一个纤芯，这一个纤芯既负责传输数据又负责接收数据；而双纤收发器所连接的光纤跳线的线性为两个纤芯，其中一个纤芯负责传输数据，另一个纤芯负责接收数据。

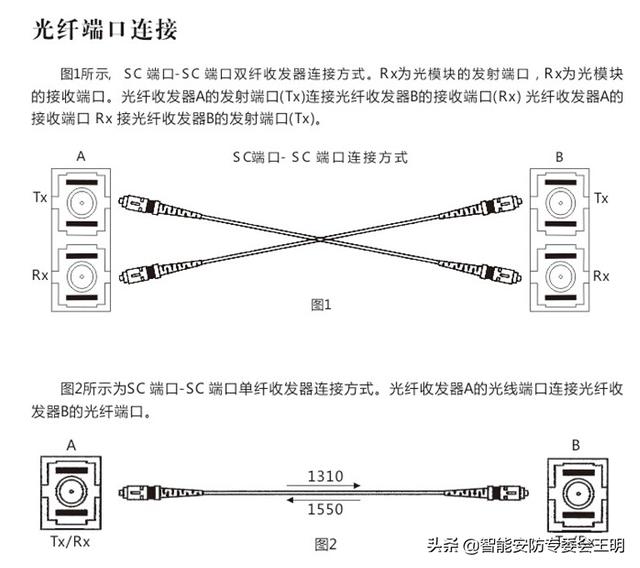

根据单纤收发器和双纤收发器我们可以按以下连接光纤跳线：
如果连接没错，百兆收发器的六个指示灯都是亮的。
匿名回答于2024-06-02 23:38:37
Link/ACT指的是链路是否激活或说连通,一般情况连通时长亮,有数据传送时闪亮,但并不绝对,有例外情况。
使用说明;
1.光纤收发器应用示意图简单如下图。光纤都是一对的。从光收发电口出来就可以接上你的局域网。
2.各类型光纤收发器的面板结构图如下图。
面板上面写着
PWR：电源指示灯
FX：光口链接/状态指示灯
FX LINK/ACT：光口链接/状态指示灯
FDX：光口工作模式指示灯
TX-100：电口信号指示灯
TX LINK/ACT：电链接/状态指示灯

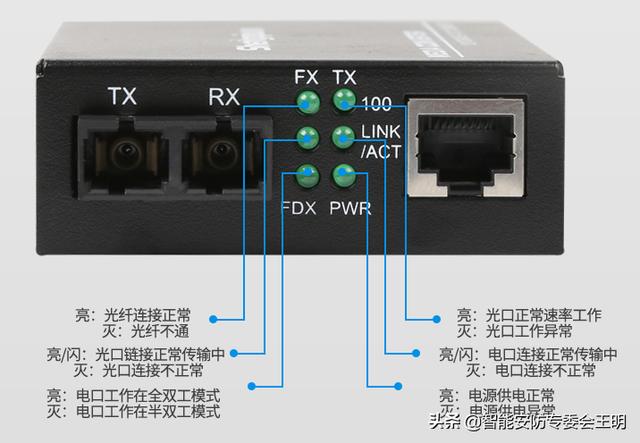

3.光纤收发器指示灯说明如下图。
4.光纤接口的连接必须注意单模、多模匹配。一端收发器的发射口（TX）连接另一端收发器的接收口（RX）。光纤接口的主要类型为SC、ST、FC等。如果是单纤收发器则只有一个光口同时为TX和RX。
匿名回答于2024-04-28 10:38:48
